Рама і мотор FPV-дрона: чому розмір пропелера диктує все інше
Багато новачків збирають перший апарат у зворотному порядку: спочатку подобається конкретна рама, потім під неї підбираються мотори «приблизно підходящого» розміру.
Насправді правильна послідовність інша — типорозмір пропелера є відправною точкою для всієї збірки, а рама і моторчики для дрона підбираються вже під нього, а не навпаки.

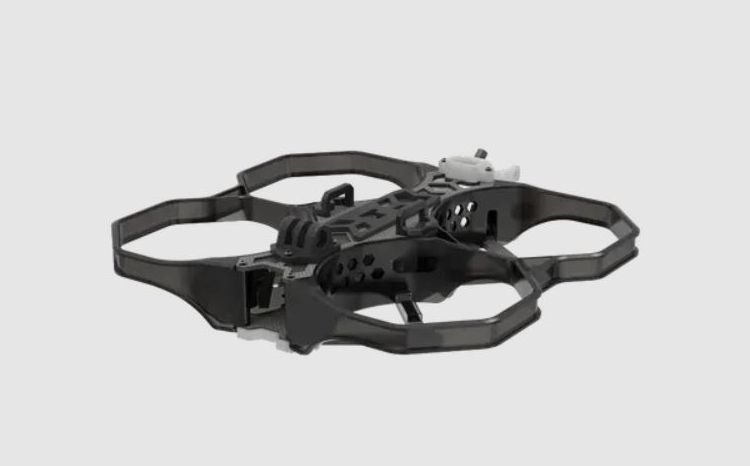

Пропелер визначає геометрію рами, а не рама — пропелер
Довжина променя рами прямо залежить від діаметра пропелера: мотори мають розташовуватися достатньо далеко один від одного, щоб лопаті не зачіпалися між собою й не потрапляли в кадр камери. П’ятидюймовий пропелер вимагає інших пропорцій рами для дронів, ніж семидюймовий чи трьохдюймовий — це не питання смаку, а питання фізичної сумісності деталей.
KV мотора підбирається під пропелер, а не навпаки
Той самий пропелер на моторі з завищеним KV створює надмірне навантаження: обмотка гріється, струм росте, а тяга не збільшується пропорційно. На заниженому KV мотор, навпаки, недобирає обертів і апарат стає млявим у керуванні. Виробники не просто так вказують рекомендований діапазон KV під конкретний діаметр пропелера — ігнорувати цю таблицю означає наперед закладати перегрів чи брак потужності в готову збірку.
Товщина променя рами і вага моторів
Важчі, потужніші моторчики для дрона вимагають товщих променів рами — інакше карбон починає працювати як камертон, передаючи вібрацію на політний контролер. П’ять міліметрів товщини — робочий стандарт для більшості п’ятидюймових збірок із моторами середньої потужності. Якщо ви ставите важчі мотори на тонку раму заради економії ваги, вібрація повернеться до вас у вигляді нестабільної картинки й посмикувань у польоті.
Посадкові отвори — дрібниця, яка ламає план
Стандарти кріплення моторів (16×16 мм, 19×19 мм і інші) не завжди збігаються між виробниками, і несумісність часто виявляється вже після того, як обидва компоненти куплені окремо. Перш ніж оформити FPV дрон із набору окремих деталей, звірте специфікацію посадкових отворів рами й основи моторів — це займає п’ять хвилин, але рятує від зайвого замовлення перехідних пластин.
Рама, мотори й пропелер — це одна взаємопов’язана система, і починати підбір варто саме з розміру пропелера під ваші задачі: гонки, фрістайл чи спокійна операторська зйомка. Все інше — геометрія рами, KV моторів, товщина променів — вибудовується вже під це рішення.
Леонід РУДЕНКО
