ГУР показало «начинку» російської балістичної ракети «Циркон»

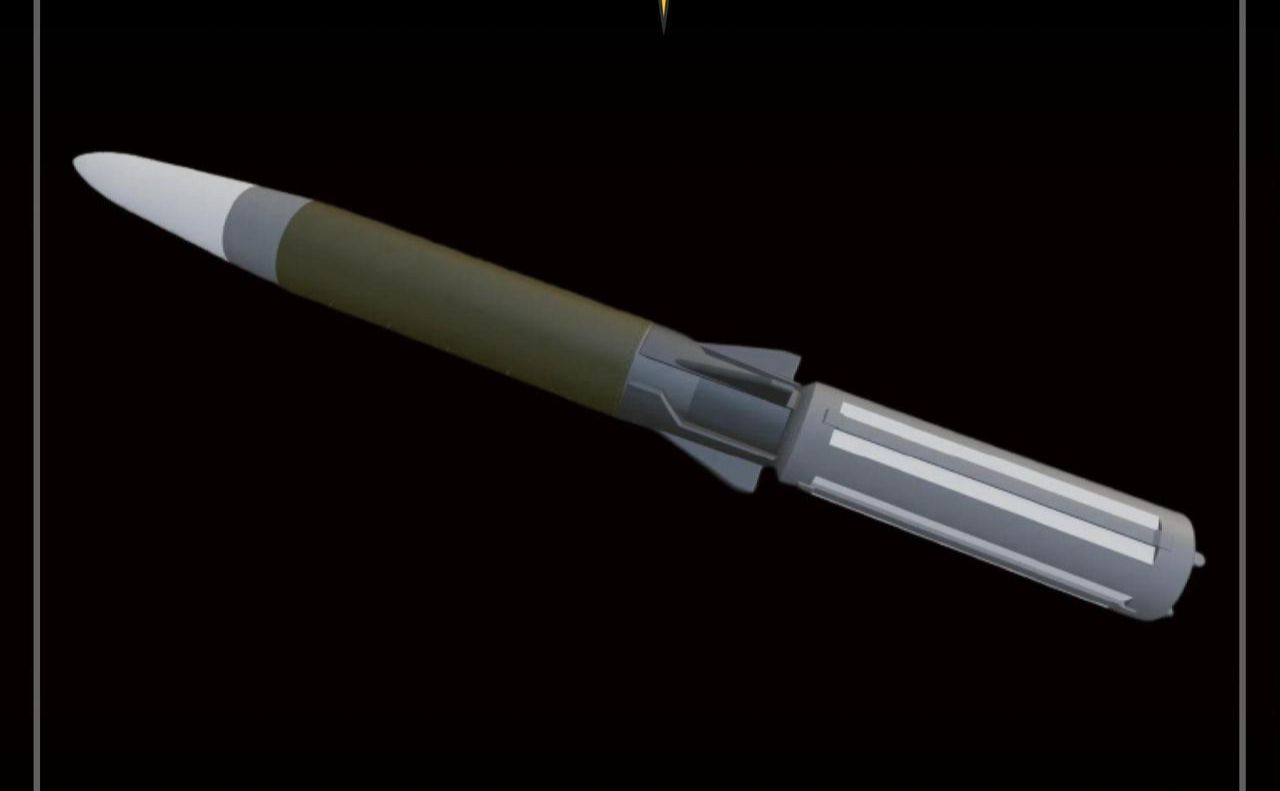

ГУР МО України у продовження серії публікацій про балістичне озброєння рф оприлюднює інтерактивну 3D-модель та інформацію про складові балістичної ракети 3М22 комплексу «Циркон», підприємства кооперації з її виробництва, основних співробітників, а також іноземне обладнання, яке такі підприємства використовують.

Новий розділ «Балістичне озброєння рф» порталу «War& Sanctions» має на меті зосередити увагу світової спільноти на ключових технологіях терору агресора. Далі буде.

Розвідники нагадують, що Циркон створювався як засіб ураження номенклатури морського флоту (літера М в індексі виробу), для російських атомних підводних човнів та фрегатів проєкту 22 350 обладнаних УКСК 3С14.

У ході російсько-української війни, відчуваючи значні проблеми із застосуванням флоту в Чорному морі, противнику довелося адаптувати ракети 3М22 для пуску з берегових ракетних комплексів «Бастион-М».

Вага бойової частини 3М22 становить близько 120 кг, що є надзвичайно малим показником для найдорожчої ракети серед усіх ударних засобів рф. До прикладу, навіть крилата ракета малого класу «Бандероль» має бойову частину вагою 150 кг.

Після виходу ракети з контейнера корабля або БРК запускається стартовий двигун, який дозволяє ракеті набрати необхідну висоту та швидкість для запуску маршового двигуна.

Після відділення стартового двигуна запускається основний маршовий двигун. Обидва двигуни (розгінний та маршовий) є твердопаливними.

За початкове виставлення ракети на курс точки прицілювання відповідають двигуни системи орієнтації та стабілізації, розташовані на захисному обтічнику, який надалі відділяється від ракети.

Противником заявлено, що на окремих етапах польоту ракета може досягати швидкості 9 Махів, проте наразі зафіксована максимальна швидкість польоту ракети 3М22 не перевищує 6,8 Махів і не підтримується протягом усього польоту.

3М22 має комбіновану систему наведення — інерціальну на маршовій стадії польоту та активну радіолокаційну головку самонаведення на фінальній стадії польоту.

Ракета має типовий для всіх російських балістичних ракет бортовий цифровий обчислювальний комплекс — «Багет-83».

В хвостовому відсіку ракети розташовані електрогідравлічні рульові агрегати та аеродинамічні рулі, які є основними керуючими поверхнями ракети.

В транспортному положенні рулі перебувають в складеному положенні, а після виходу з контейнера пускової розкриваються. Вся хвостова частина ракети 3М22 виготовляється з титану.

ГУР оприлюднює дані про 70 підприємств та тих, хто є їх постачальником для виробництва ракет, які росія запускає по українських містах та селах.
